网络综合布线系统的质量如何控制

一、综合布线系统的内容和功能

综合布线系统(Premises Distributed System,简称PDS)是采用标准化的语音、数据、图像、监控设备,各线综合配置在一套标准的布线系统上,统一布线设计、安装施工和集中管理维护。综合布线系统以无屏蔽双绞线和光缆为传输媒介,采用分层星形结构,传送速率高。还具有布线标准化、接线灵活性、设备兼容性、模块化信息插座能与其他拓扑结构连接及扩充设备,

安全可靠性高等优点,使得系统的统一管理成为可能,也使每个信息点的故障、改动或增删不影响其他的信息点,使安装、维护、升级和扩展都非常方便,并节省了费用。综合布线系统图如图5-3-5所示。

PDS与智慧大厦的发展紧密相关,是智慧大厦的实现基础。智慧大厦具有舒适性、安全性、方便性、经济性和先进性等特点,一般包括:中央计算机控制系统、楼宇自动控制系统、办公自动化系统、通信自动化系统、消防自动化系统、保安自动化系统结构化布线系统等,它通过对建筑物的4个基本要素(结构、系统、服务和管理)以及它们内在联系最优化的设计,提供一个投资合理、同时又拥有高效率的优雅舒适、便利快捷、高度安全的环境空间。结构化布线系统正是实现这一目标的基础。

二、综合布线施工阶段的监理

1.网络设备选型与系统集成需求分析

要根据计算机网络技术的发展情况及业主网络应用需求的变化,细化网络方案,进一步弄青用户对数据库及Internet应用的要求,了解用户数据量的大小、数据的重要程度、网络应用安全性、可靠性及实时性等方面的要求。了解行业应用软件对网络服务器或特定计算机系统的要求。根据业主需求、已建成的综合布线系统和资金状况等因素,确定网络选型、网络系统平台、网络服务器品牌、网络设备品牌及数量等。

2.综合布线施工准备

审核承包商施工计划、设备材料供应计划、项目施工组织设计;组织召开设计、安装、工程承包商的协调会,做好技术交底;审核设计院、承包商的系统深化设计图;审核系统调试、验收方案和人员培训计划;检查网络工程的施工环境如土建施工情况、土建工艺、孔洞预留及施工电源、安全、防火要求等。

3.综合布线施工监理

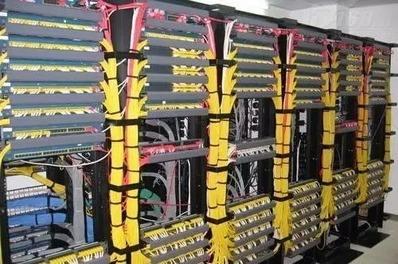

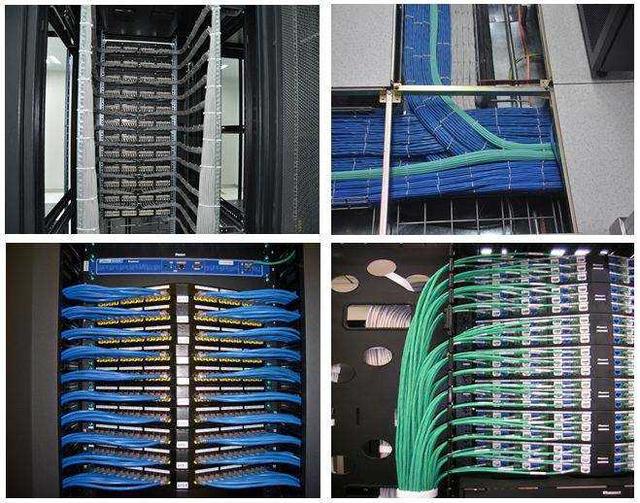

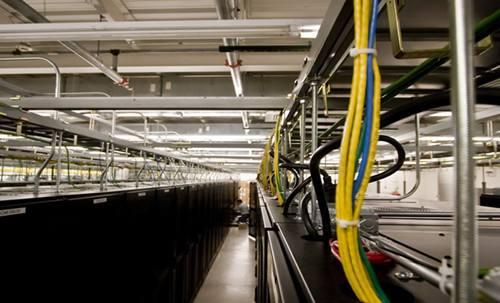

定期组织召开工程例会,协调各方关系和进度;组织设备材料到货开箱、验收、移交,检查设备材料的形式、规格、数量,测试电缆电气性能和光纤特性;按施工计划实施进度控制和工程量认可;协调综合布线工程与其他工程间的进度关系;监控施工质量包括管线、线槽、桥架和机柜的安装质量,电缆、光缆布放及线缆终结情况等,并对隐蔽工程验收;监督承包商对信息点逐点测试,测试符合合同要求和相关技术标准。

4.综合布线验收

对综合布线工程的质量进行全面检验,按一定比例抽验测试电缆电气性能,包括线对、长度、衰减、近端串扰(两端都应测试)及设计中特殊规定的测试内容;测试光纤特性,如衰减、长度等;清点、交接技术文件,考核工程质量,确定验收结果。

5.网络设备安装与系统集成调试运行

对网络设备及系统软件到货验收,监控设备安装工艺、施工进度,根据实际施工情况,协助系统集成商解决可能出现的问题,确保工程如期进行。组织单体设备性能测试、网络应用测试,包括网络应用软件配置是否合理、各种网络服务是否实现、网络安全性及可靠性是否符合合同要求等,敦促系统集成商完善在测试过程中出现的各种问题。签署认可测试报告。监督网络系统集成性能测试,包括丢包率、错包率、网络线速、碰撞统计、帧故障等,形成详细的网络性能测试报告。组织实施系统试运行。审核系统操作规程、设备管理方案。审核与确认试运行记录。
